English

技术支持

2023

【材料课堂】马赛克石减薄抛光金相制备方案

作者：

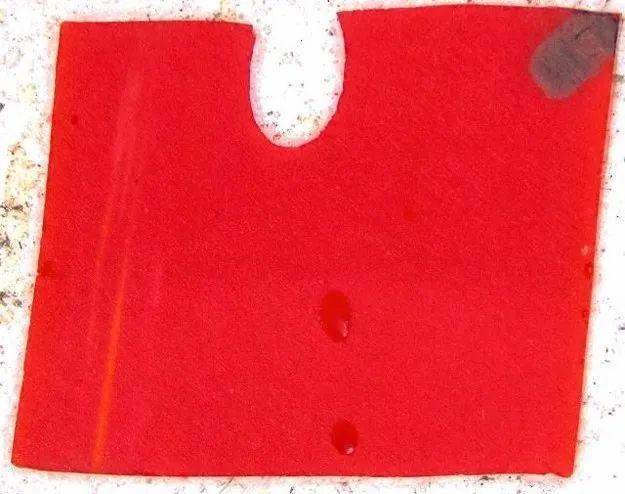

今天我们来做一个红色马赛克石减薄抛光实验，需将其沿纵向切割成薄片后研磨抛光至0.47~0.50mm厚度。

切割

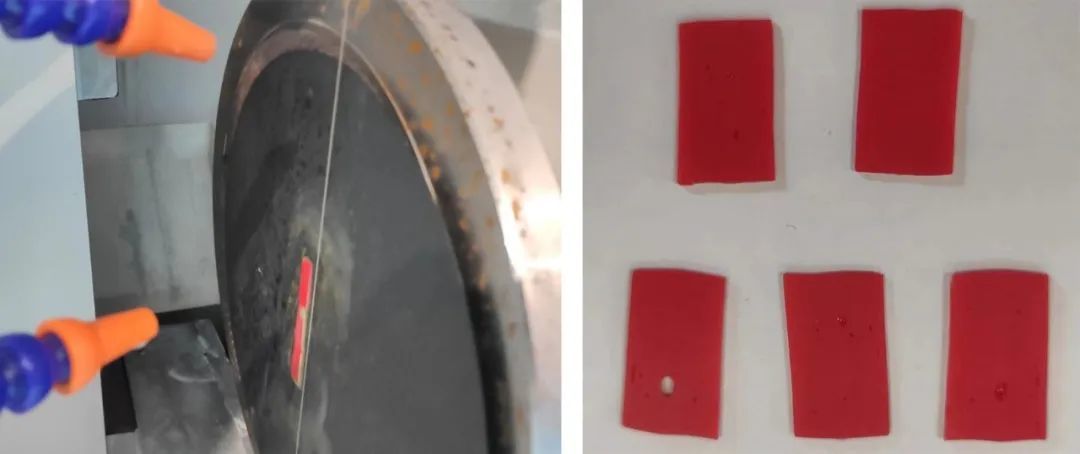

将马赛克石用石蜡镶嵌好后置于切割机载物台上，沿其纵向截面切成约0.64mm厚度的薄片。

镶嵌

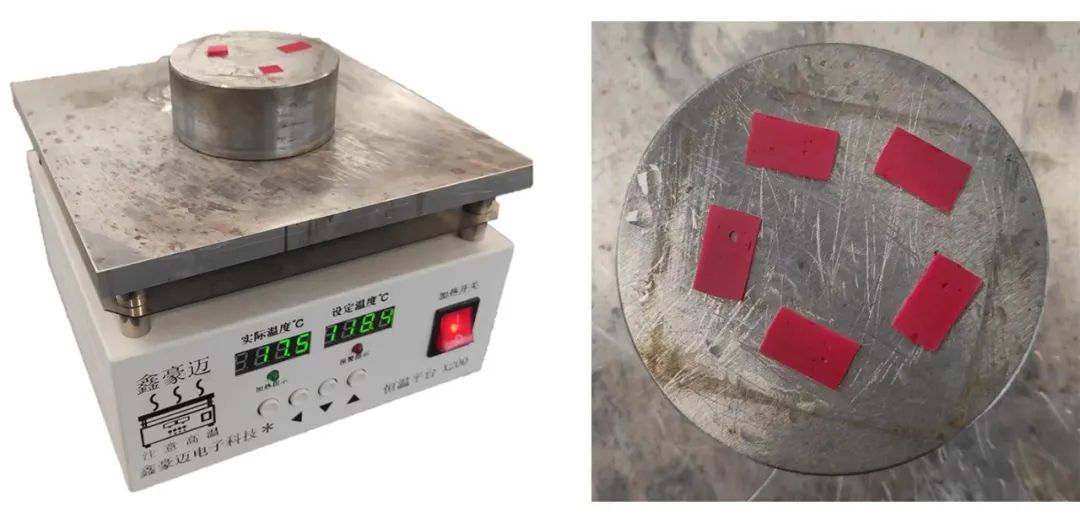

将压块置于加热台上加热到一定温度后，均匀涂抹石蜡将马赛克石薄片贴于压块上端，然后取下压块置于水中加快冷却。

研磨

使用OPT-380 自动精密研磨抛光机研磨试样，配合使用P1500金刚石研磨盘，可先研磨5min以确定磨削速度，然后再设定磨削时间。

OPT-380 自动精密研磨抛光机

抛光

使用OPT-380 自动精密研磨抛光机抛光试样，配合使用SC抛光布，3μm多晶金刚石和0.05μm二氧化硅抛光液交替喷洒。

设备	OPT-380 自动精密研磨抛光机
耗材	SC-JP白色丝绸抛光布、3μm多晶金刚石抛光液+0.05μm二氧化硅抛光液
参数	转速70rpm，时间15min

观察

设备	体式显微镜
参数	12.5×→77×倍观察

分析

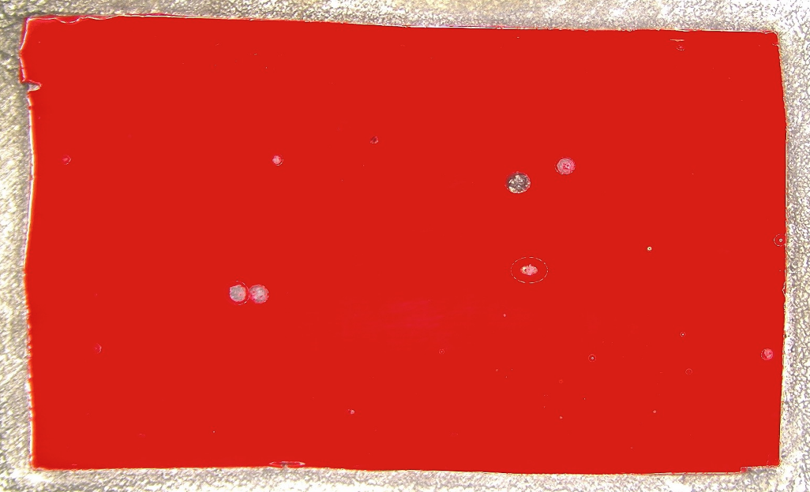

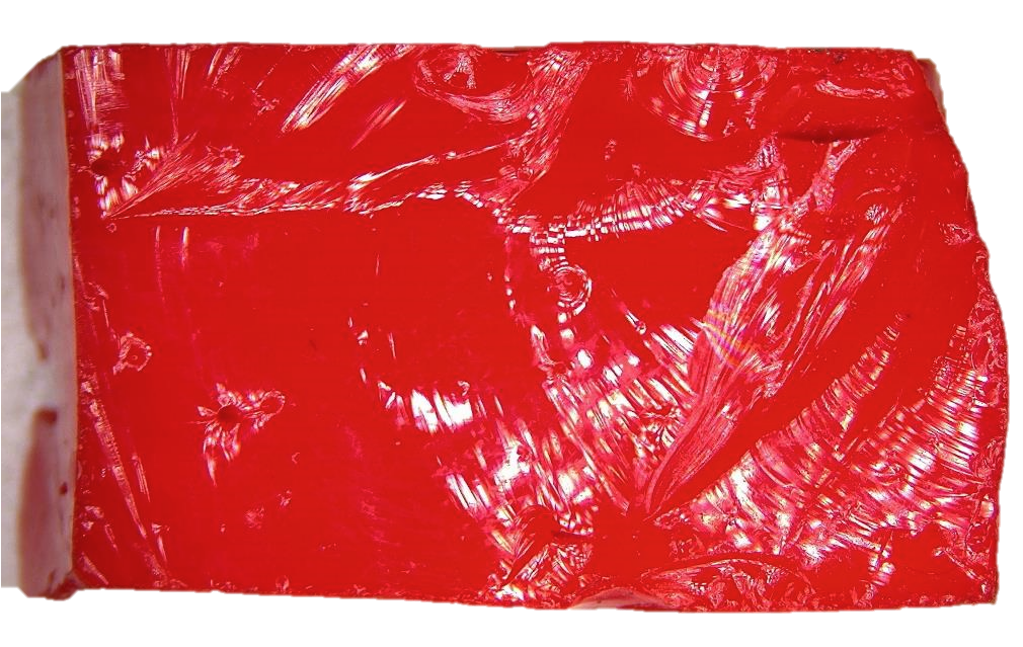

12.5×

马赛克石很容易碎裂，操作要小心。

使用细的金刚石研磨盘研磨试样以方便控制磨削量，同时可直接进入下一步抛光步骤。

石头材质应进行化学机械抛光才能将其表面变得平滑。

【材料课堂】花岗岩岩相制备方案

推荐新闻

暂无数据

联系方式

地址：苏州市吴中区甪直镇龚塘路228号26幢
手机：138 1482 9868 / 139 1358 1820

邮箱：sales@trojanchina.com

在线留言

联系方式

地址：苏州市吴中区甪直镇龚塘路228号26幢
手机：138-1482-9868 / 139-1358-1820

邮箱：sales@trojanchina.com

网站: http://www.trojanchina.com
