31

2022

-

08

304不锈钢的金相样品制备

作者:


304不锈钢的金相样品制备



01


304不锈钢




304不锈钢是不锈钢中常见的一种材质,是一种奥氏体型不锈钢,密度为7.93g/cm³,钢中含有18%以上的Cr元素和8%以上的Ni元素,故也称18-8型不锈钢。304不锈钢具有加工性能好,韧性高的特点,广泛使用于工业和家具装饰行业和食品医疗行业。



02


制备方案




1、切割

304不锈钢为奥氏体型不锈钢,其硬度较软(≤90HRB),在切割时容易产生毛刺,故应使用较软的切割片慢速切割,对于较小的试样可以使用TableCUT-200在脉冲模式下自动切割,将切割变形层和热影响区降到最小值。

2、镶嵌

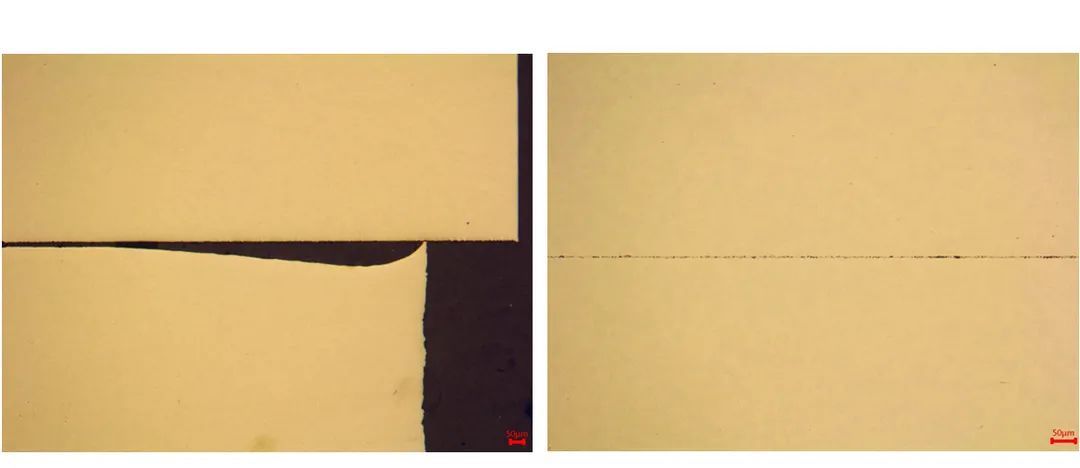

304不锈钢可直接进行热镶嵌,对于一些不易站立的小试样可以使用不锈钢卷夹辅助站立。TJ2237保边型环氧树脂可以很好地保护试样的边缘以利于观察譬如涂层、渗氮层等组织。

3、磨抛

使用一般的SiC砂纸即可进行研磨,若切割后的表面较光滑可以直接从P400砂纸开始研磨。由于304不锈钢较软,即使在很细的P2500砂纸上也能产生较深的变形层,故应在粗抛时选用硬的机织布进行较长时间的抛光,以期将变形层抛掉。

4、特鲁利推荐如下磨抛工艺以供参考:

步骤

1

2

3

制备表面

SiC砂纸

YS抛光布

Final Red抛光布

粒号

P400~P2500

1μm多晶金刚石抛光液

二氧化硅抛光液

冷却润滑剂

PL-W抛光润滑液

/

单个试样负载/N

25

25

23

时间/ s

120

600

150

磨头转速/rpm

80

80

80

底盘转速/rpm

150

200

120

转向

同向

同向

反向



304不锈钢  100X



推荐新闻

暂无数据

暂无数据
